كيف يعمل المحرك الهوائي على صمام الفراشة؟

صمام الفراشة هو نوع من الربع - الدوران الصمام الذي يستخدم عادة في مجموعة واسعة من الصناعات لتنظيم والتحكم في تدفق السوائل. يتم استخدام المحركات الهوائية في كثير من الأحيان لأتمتة تشغيل صمامات الفراشة ، مما يوفر تحكمًا دقيقًا وأوقات استجابة سريعة وأداء موثوق به. بصفتي موردًا رائدًا في صمام الفراشة ، يسعدني أن أشارككم كيف يعمل المحرك الهوائي على صمام الفراشة.

المكونات الأساسية لمشغل هوائي - نظام صمام الفراشة

قبل الخوض في آلية العمل ، دعنا أولاً نفهم المكونات الرئيسية لمشغل مهوّه - نظام صمام الفراشة.

يتكون صمام الفراشة نفسه من قرص ، وهو مثبت على رمح. يدور القرص داخل جسم الصمام للتحكم في تدفق السائل. عندما يكون القرص موازيًا لاتجاه التدفق ، يكون الصمام مفتوحًا بالكامل ، مما يسمح بأقصى قدر من مرور السوائل. على العكس ، عندما يكون القرص عموديًا على اتجاه التدفق ، يتم إغلاق الصمام بالكامل ، ويمنع تدفق السوائل.

من ناحية أخرى ، فإن المشغل الهوائي هو جهاز يحول طاقة الهواء المضغوطة إلى حركة ميكانيكية. ويتضمن عادة اسطوانة ، مكبس ، ربيع (في بعض التصميمات) ، ومجموعة من المنافذ لتناول الهواء والعادم. يتم توصيل المشغل إلى رمح صمام الفراشة ، مما يمكّنه من تدوير القرص.

مبدأ العمل لمحرك هوائي على صمام فراشة

واحد - التمثيل المحركات الهوائية

تستخدم المحركات الهوائية المفردة - الهواء التمثيلي الهواء المضغوط لتحريك المكبس في اتجاه واحد وربيع لإعادته إلى الموضع الأصلي. عندما يتم توفير الهواء المضغوط إلى المشغل من خلال منفذ مدخل ، فإنه يدخل الاسطوانة ويعمل على المكبس. القوة الناتجة عن الهواء المضغوط تتغلب على قوة الربيع ، مما تسبب في تحرك المكبس. ثم يتم تحويل هذه الحركة الخطية للمكبس إلى حركة دورانية من خلال ارتباط ميكانيكي متصل بعمود الصمام. مع تدوير العمود ، يدور قرص صمام الفراشة أيضًا ، ويغير درجة فتح الصمام.

على سبيل المثال ، في تطبيق FAIL - آمن حيث يحتاج الصمام إلى الإغلاق تلقائيًا في حالة فشل إمدادات الهواء ، يتم استخدام مشغل تمثيل واحد مع ربيع - في كثير من الأحيان. عندما يتم قطع إمدادات الهواء ، تدفع قوة الزنبرك المكبس مرة أخرى إلى موضعه الأصلي ، وتدور قرص الصمام إلى الموضع المغلق.

مزدوج - التمثيل المحركات الهوائية

تستخدم المحركات الهوائية المزدوجة - التمثيل الهواء المضغوط لتحريك المكبس في كلا الاتجاهين. هناك منفذان جويان في مشغل تمثيل مزدوج: أحدهما لتمديد المكبس والآخر لسحبه. عند توفير الهواء المضغوط إلى المنفذ الأول ، فإنه يدخل الاسطوانة ويدفع المكبس في اتجاه واحد. يؤدي هذا إلى تدوير قرص الصمام إلى موضع معين ، إما فتح أو إغلاق الصمام اعتمادًا على الحالة الأولية.

لعكس حركة المكبس وقرص الصمام ، يتم توفير الهواء المضغوط إلى المنفذ الثاني أثناء تنفيس المنفذ الأول. يدفع ضغط الهواء في المنفذ الثاني المكبس في الاتجاه المعاكس ، أو تدوير قرص الصمام أو أكثر اعتمادًا على العملية المطلوبة. توفر المحركات الممثلة للتمثيل تحكمًا أكثر دقة في موضع الصمام حيث يمكن إيقافها في أي وضع وسيط بين مفتوح بالكامل ومغلق بالكامل.

مزايا استخدام المحركات الهوائية على صمامات الفراشة

وقت الاستجابة السريعة

يمكن للمحركات الهوائية توفير استجابة سريعة لإشارات التحكم. تكون حركة المكبس في المحرك فوريًا تقريبًا عند تزويد الهواء المضغوط أو تنفيسه. يسمح ذلك بفتح أو إغلاق صمام الفراشة السريع ، وهو أمر بالغ الأهمية في التطبيقات التي تكون هناك حاجة إلى تغييرات سريعة في التدفق ، كما هو الحال في أنظمة إيقاف التشغيل في حالات الطوارئ.

السيطرة الدقيقة

مع القدرة على التحكم في ضغط الهواء المقدم للمشغل ، يمكن تعديل موضع قرص الصمام بدقة. في العمليات الصناعية التي يكون فيها تنظيم التدفق الدقيق ضروريًا ، يمكن للمحركات الهوائية التأكد من أن الصمام يفتح أو يغلق إلى الدرجة الدقيقة المطلوبة ، مع الحفاظ على ظروف العملية المطلوبة.

مصداقية

المشغلات الهوائية بسيطة نسبيا في التصميم ولها عدد أقل من الأجزاء المتحركة مقارنة ببعض الأنواع الأخرى من المحركات. هذه البساطة تجعلها موثوقة للغاية وأقل عرضة للفشل الميكانيكي. يمكن أن تعمل في بيئات قاسية ، بما في ذلك درجة حرارة عالية ، ورطوبة عالية ، وظروف متربة ، طالما أن إمدادات الهواء المضغوطة نظيفة وجافة.

تطبيقات صمامات الفراشة المفعمة بالهواء المضغوط

محطات معالجة المياه

في محطات معالجة المياه ، يتم استخدام صمامات الفراشة المحببة للهواء المضغوط للتحكم في تدفق الماء في مراحل مختلفة من عملية المعالجة. يمكن استخدامها لتنظيم تدفق المياه الخام في مرفق المعالجة ، والتحكم في توزيع المياه المعالجة على خزانات تخزين مختلفة ، وعزل أقسام خط الأنابيب للصيانة.

الصناعة الكيميائية

تتطلب الصناعة الكيميائية تحكمًا دقيقًا في تدفق السوائل لضمان سلامة وكفاءة العمليات الكيميائية. يتم استخدام صمامات الفراشة المفعمة بالهواء المضغوط للتعامل مع مجموعة واسعة من المواد الكيميائية ، بما في ذلك المواد المسببة للتآكل والخطر. إن قدرتهم على توفير التحكم السريع والدقيق يجعلها مناسبة للتطبيقات مثل الجرعات الكيميائية والخلط والنقل.

توليد الطاقة

في محطات الطاقة ، سواء كانت محطة للطاقة الحرارية أو محطة الطاقة المائية أو محطة للطاقة النووية ، تلعب صمامات الفراشة الهوائية - دورًا مهمًا. يتم استخدامها للتحكم في تدفق البخار والماء وسوائل العمل الأخرى في عملية توليد الطاقة. على سبيل المثال ، في نظام التوربينات البخارية ، يمكن لهذه الصمامات تنظيم تدفق البخار إلى التوربينات ، مما يؤدي إلى تحسين أدائها.

مجموعة منتجاتنا كمورد صمام الفراشة

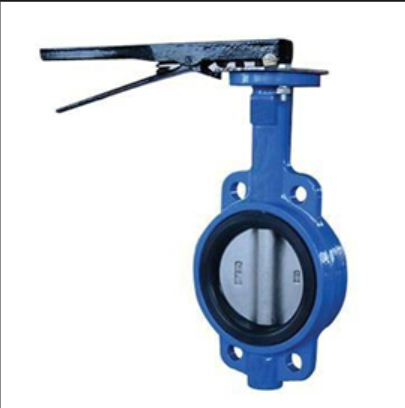

بصفتنا مورد صمام فراشة موثوق به ، فإننا نقدم مجموعة واسعة من صمامات الفراشة مع المحركات الهوائية لتلبية الاحتياجات المتنوعة لعملائنا. تشمل محفظة منتجاتناإلغاء الكبريت صمام الفراشة، وهو مصمم خصيصًا لعمليات إزالة الكبريت في محطات الطاقة والمرافق الصناعية الأخرى. يمكن أن يتعامل بشكل فعال مع غازات المداخن عالية درجة الحرارة وارتفاعها ، مما يضمن إزالة الكبريت الفعال.

الصمام الفراشة الهوائية المطاطيةهو منتج شائع آخر في مجموعتنا. يوفر بطانة المطاط على قرص الصمام والجسم أداءً ممتازًا ومقاومة للتآكل ، مما يجعلها مناسبة للتطبيقات في صناعات المعالجة المائية والغذاء والمشروبات.

نحن نقدم أيضاشفة - متصلة ناعمة مزدوجة غريبة الأطوار - صمام الفراشة. يقلل التصميم غريب الأطوار من الاحتكاك بين القرص والمقعد أثناء التشغيل ، ويمدد عمر خدمة الصمام. يضمن إنشاء الختم الناعم ختمًا ضيقًا ، مما يمنع التسرب حتى عند ضغوط منخفضة.

الخلاصة ودعوة العمل

في الختام ، تعد المحركات الهوائية خيارًا ممتازًا لأتمتة صمامات الفراشة ، مما يوفر استجابة سريعة ، والتحكم الدقيق ، وموثوقية عالية. في شركتنا ، نحن ملتزمون بتوفير صمامات فراشة عالية الجودة مع مشغلات هوائية لتلبية المتطلبات المحددة لعملائنا. سواء كنت في مجال معالجة المياه أو الكيميائية أو توليد الطاقة ، لدينا الحل الصحيح لك.

إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة حول كيفية تطبيق صمامات الفراشة المفعمة بالهواء المضغوط في مشروعك ، فلا تتردد في الاتصال بنا. فريق الخبراء لدينا مستعد لمساعدتك في اختيار مجموعة الصمامات والمشغل الأكثر ملاءمة لتلبية احتياجاتك. نتطلع إلى مناقشة متطلباتك وبدء شراكة طويلة الأجل معك.

مراجع

• ASME LOALER و CUSTION CODE
• معايير API للصمامات والمحركات
• معايير ISO المتعلقة بالمشغلات الهوائية وصمامات الفراشة
