كيف يعمل صمام الضغط المزدوج؟

صمام القرص هو نوع من صمامات الإغلاق التي تستخدم أنبوبًا مرنًا أو جلبة للتحكم في تدفق السائل أو الملاط. يعد صمام الضغط المزدوج، على وجه الخصوص، قطعة هندسية رائعة توفر وظائف وأداء محسنًا في مجموعة واسعة من التطبيقات الصناعية. باعتباري موردًا رائدًا لصمامات الضغط، أنا متحمس للتعمق في الأعمال الداخلية لهذا الصمام وشرح كيفية عمله.

المكونات الأساسية لصمام الضغط المزدوج

قبل أن نتعمق في كيفية عمله، دعونا نفهم المكونات الرئيسية لصمام الضغط المزدوج الفعل. تشمل الأجزاء الأساسية جسم الصمام، والغطاء المرن، وآلية التشغيل. يتكون جسم الصمام عادةً من مواد مثل الحديد الزهر، الفولاذ، أو الألومنيوم، اعتمادًا على متطلبات التطبيق. إنه يوفر غلافًا قويًا للمكونات الأخرى وهو مصمم لتحمل الضغط والقوى المرتبطة بتدفق السوائل.

الغلاف المرن هو قلب صمام القرص. وهي مصنوعة من مادة مرنة مثل المطاط الطبيعي أو المطاط الصناعي أو المطاط الصناعي اللدن بالحرارة. تم تصميم الغلاف ليكون مرنًا للغاية ومقاومًا للتآكل والتآكل والهجوم الكيميائي. وهذا يجعلها مناسبة للتعامل مع مجموعة متنوعة من السوائل، بما في ذلك الملاط الكاشطة والمواد الكيميائية المسببة للتآكل والسوائل اللزجة.

يمكن أن تكون آلية تشغيل صمام الضغط المزدوج إما هوائية، أو هيدروليكية، أو كهربائية. يعد التشغيل الهوائي هو الأكثر شيوعًا، لأنه يوفر توازنًا جيدًا بين التكلفة والبساطة والأداء. يتم استخدام التشغيل الهيدروليكي عند الحاجة إلى قوى عالية، كما هو الحال في الصمامات ذات القطر الكبير أو التطبيقات ذات السوائل ذات الضغط العالي. يُفضل التشغيل الكهربائي في التطبيقات التي تتطلب التحكم الدقيق والأتمتة.

كيف يعمل صمام الضغط المزدوج

يعتمد تشغيل صمام الضغط المزدوج الفعل على مبدأ الضغط على الغلاف المرن للتحكم في تدفق السائل. على عكس صمام الضغط أحادي الفعل، والذي يستخدم قوة واحدة لإغلاق الصمام ويعتمد على ضغط السائل لفتحه، يمكن فتح وإغلاق الصمام مزدوج الفعل بشكل فعال باستخدام آلية التشغيل.

فتح الصمام

عندما يتم تنشيط آلية التشغيل لفتح الصمام، فإنها تطبق قوة تعمل على توسيع الغلاف المرن. في صمام هوائي مزدوج المفعول، يتم إدخال الهواء المضغوط إلى غرفة التشغيل على جانب واحد من الجلبة. يضغط ضغط الهواء هذا على الغلاف، مما يؤدي إلى تمدده وإنشاء ممر مفتوح لتدفق السائل من خلاله. تتم معايرة كمية ضغط الهواء وتصميم غرفة التشغيل بعناية للتأكد من أن الغلاف يتوسع بشكل موحد ويفتح الصمام بالكامل.

في الصمام الهيدروليكي المزدوج المفعول، يتم ضخ السائل الهيدروليكي إلى غرفة التشغيل. يبذل السائل الهيدروليكي عالي الضغط قوة على الجلبة، مما يؤدي إلى توسيعها للسماح بتدفق السائل. تستخدم الصمامات مزدوجة المفعول التي يتم تشغيلها كهربائيًا محركات أو ملفات لولبية لتشغيل آلية تعمل على توسيع الجلبة.

إغلاق الصمام

لإغلاق الصمام، تقوم آلية التشغيل بعكس عملها. في الصمام الهوائي، يتم إطلاق الهواء المضغوط من حجرة الفتح، ويتم إدخال الهواء إلى حجرة الإغلاق. يضغط ضغط الهواء الموجود في حجرة الإغلاق على الغلاف المرن، مما يؤدي إلى إغلاقه وإيقاف تدفق السائل. تم تصميم الغلاف ليتشوه تحت الضغط ويشكل ختمًا محكمًا على جسم الصمام، مما يمنع أي تسرب.

في الصمامات الهيدروليكية، يتم إعادة توجيه السائل الهيدروليكي إلى غرفة الإغلاق، مما يؤدي إلى تطبيق قوة ضغط على الجلبة. تستخدم أنظمة التشغيل الكهربائية المحرك أو الملف اللولبي لدفع الآلية في الاتجاه المعاكس، مع الضغط على الكم لإغلاقه.

مزايا الصمامات القرصية المزدوجة المفعول

يوفر صمام الضغط المزدوج الفعل العديد من المزايا مقارنة بالأنواع الأخرى من الصمامات، مما يجعله خيارًا شائعًا في العديد من الصناعات:

ختم ممتاز

يوفر الغلاف المرن لصمام الضغط المزدوج المفعول إغلاقًا محكمًا، حتى عند التعامل مع السوائل الكاشطة أو اللزجة. وهذا يضمن عدم وجود تسرب، وهو أمر بالغ الأهمية في التطبيقات التي يكون فيها احتواء السوائل أمرًا ضروريًا، كما هو الحال في محطات المعالجة الكيميائية أو مرافق معالجة مياه الصرف الصحي.

مقاومة التآكل

مادة الأكمام مقاومة للتآكل بشكل كبير، مما يجعل الصمام مناسبًا للتعامل مع الملاط والسوائل الكاشطة الأخرى. يؤدي هذا إلى إطالة عمر خدمة الصمام وتقليل تكاليف الصيانة.

سهولة الصيانة

إن تصميم صمام الضغط المزدوج بسيط نسبيًا، مع وجود عدد قليل من الأجزاء المتحركة فقط. يمكن استبدال الغلاف المرن بسهولة عندما يبلى، دون الحاجة إلى تفكيك الصمام على نطاق واسع.

التحكم الدقيق

تسمح آلية التشغيل المزدوجة بالتحكم الدقيق في فتح وإغلاق الصمام. وهذا مهم في التطبيقات التي تتطلب التحكم الدقيق في التدفق، كما هو الحال في أنظمة الجرعات أو في العمليات التي يحتاج فيها معدل التدفق إلى التعديل بشكل متكرر.

تطبيقات الصمامات القرصية المزدوجة المفعول

تُستخدم صمامات الضغط المزدوجة الفعل في مجموعة واسعة من الصناعات، بما في ذلك:

التعدين

في صناعة التعدين، يتم استخدامها للتحكم في تدفق الملاط الكاشطة، مثل تلك التي تحتوي على الفحم أو النحاس أو الذهب. إن قدرة الصمامات على مقاومة التآكل وتوفير ختم محكم يجعلها مثالية لهذا التطبيق.

المعالجة الكيميائية

تستخدم المصانع الكيميائية صمامات قرصية مزدوجة المفعول للتعامل مع المواد الكيميائية والأحماض المسببة للتآكل. تضمن مادة الغلاف المقاومة للمواد الكيميائية أن يعمل الصمام بأمان وموثوقية في هذه البيئات القاسية.

معالجة المياه ومياه الصرف الصحي

في محطات معالجة المياه، يتم استخدام الصمامات للتحكم في تدفق المياه والحمأة والمواد الكيميائية. خصائص الختم الممتازة الخاصة بها تمنع التسرب وتضمن التشغيل الفعال لعملية المعالجة.

عروض منتجاتنا

باعتبارنا موردًا لصمامات الضغط، فإننا نقدم مجموعة واسعة من صمامات الضغط ذات الفعل المزدوج لتلبية الاحتياجات المتنوعة لعملائنا. ملكناصمام قرصة من الحديد الزهر ذو حوافهو خيار شعبي للعديد من التطبيقات الصناعية. يتميز بجسم قوي من الحديد الزهر وغطاء مرن عالي الجودة، مما يوفر أداءً موثوقًا ومتانة طويلة الأمد.

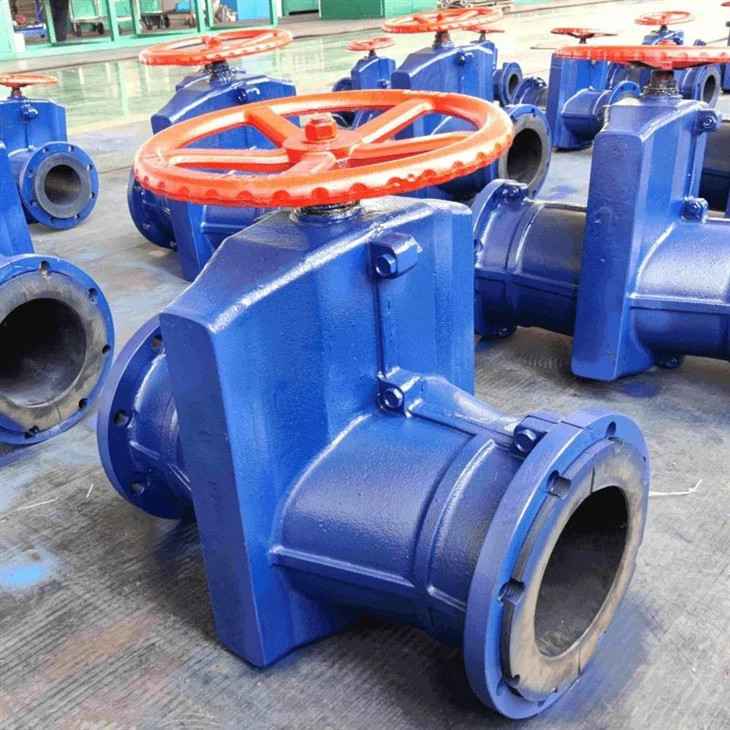

نحن نقدم أيضاصمام قرصة من الحديد الزهر ذو شفة يدوية، وهو مناسب للتطبيقات التي يفضل فيها التشغيل اليدوي. هذا الصمام سهل التركيب والتشغيل، مما يجعله حلاً فعالاً من حيث التكلفة للعديد من العملاء.

تواصل معنا للمشتريات

إذا كنت في السوق للحصول على صمامات قرصية مزدوجة الفعل عالية الجودة، فإننا ندعوك إلى الاتصال بنا لإجراء مناقشة تفصيلية. يمكن لفريق الخبراء لدينا مساعدتك في اختيار الصمام المناسب لتطبيقك المحدد، وتزويدك بعرض أسعار تنافسي، وتقديم الدعم الفني طوال عملية الشراء. سواء كنت بحاجة إلى صمام صغير الحجم لتطبيق معملي أو صمام كبير القطر لمنشأة صناعية، فلدينا الخبرة ومجموعة المنتجات لتلبية احتياجاتك.

مراجع

• "دليل الصمامات"، بقلم جي إف كارلوتشي
• "الصمامات الصناعية: الاختيار والتصميم والتركيب"، بقلم آر دبليو ميلر
• الأدبيات الفنية من أبرز الشركات المصنعة للصمامات
