كيف يعمل صمام الفحص في نظام التدفق النابض؟

في عالم أنظمة التحكم في السوائل، يعد التدفق النابض ظاهرة شائعة تمثل تحديات فريدة للتشغيل السليم للمكونات المختلفة. من بين هذه المكونات، تلعب صمامات الفحص دورًا حاسمًا في ضمان التدفق أحادي الاتجاه للسوائل ومنع التدفق العكسي. باعتبارنا موردًا رائدًا لصمامات عدم الرجوع، فإننا نفهم تعقيدات كيفية أداء صمامات عدم الرجوع في أنظمة التدفق النابض، وفي هذه المدونة، سنتعمق في تفاصيل هذا الموضوع المهم.

فهم التدفق النابض

يشير التدفق النابض إلى حالة التدفق حيث يتغير معدل تدفق السائل أو الضغط بشكل دوري مع مرور الوقت. يمكن أن يحدث هذا النوع من التدفق في نطاق واسع من التطبيقات، مثل المضخات الترددية والضواغط ومحركات الاحتراق الداخلي. يمكن أن يكون سبب النبضات هو الطبيعة الدورية للمعدات، أو التغيرات في حمل النظام، أو وجود موجات الضغط.

يمكن أن يكون لخصائص التدفق النابض تأثير كبير على أداء صمامات الفحص. يمكن أن تؤدي التغيرات السريعة في معدل التدفق والضغط إلى فتح الصمام وإغلاقه بشكل متكرر، مما يؤدي إلى زيادة تآكل مكونات الصمام. بالإضافة إلى ذلك، يمكن أن تؤدي النبضات إلى ارتفاع الضغط الذي قد يتسبب في إغلاق الصمام، مما يؤدي إلى حدوث مطرقة مائية وتلف محتمل للنظام.

كيف تعمل صمامات الفحص

قبل أن نناقش كيفية أداء صمامات الفحص في أنظمة التدفق النابض، من المهم فهم المبادئ الأساسية لكيفية عملها. صمام الفحص هو جهاز ميكانيكي يسمح للسائل بالتدفق في اتجاه واحد فقط. يتكون من جسم صمام، قرص أو رفرف، ومقعد. عندما يتدفق السائل في الاتجاه الأمامي، فإن ضغط السائل يدفع القرص أو الغطاء بعيدًا عن المقعد، مما يسمح للسائل بالمرور عبر الصمام. عندما ينعكس تدفق السائل، فإن ضغط التدفق العكسي يجبر القرص أو الغطاء على العودة إلى المقعد، مما يمنع السائل من التدفق في الاتجاه المعاكس.

هناك عدة أنواع من صمامات عدم الرجوع المتاحة، ولكل منها تصميمها الفريد وخصائص التشغيل الخاصة بها. تشمل بعض الأنواع الأكثر شيوعًا من صمامات الفحص صمامات فحص التأرجح وصمامات فحص الرفع وصمامات فحص الكرة وصمامات فحص الحجاب الحاجز. يعتمد اختيار صمام الفحص على مجموعة متنوعة من العوامل، مثل التطبيق ومعدل التدفق والضغط ونوع السائل الذي يتم التعامل معه.

أداء صمامات الفحص في أنظمة التدفق النابض

في نظام التدفق النابض، يتأثر أداء صمام عدم الرجوع بعدة عوامل، بما في ذلك تصميم الصمام، وتكرار وسعة النبضات، وضغط النظام. فيما يلي بعض الاعتبارات الأساسية عند تقييم أداء صمامات الفحص في أنظمة التدفق النابض:

تصميم الصمام

يلعب تصميم صمام الفحص دورًا حاسمًا في أدائه في نظام التدفق النابض. على سبيل المثال، تُستخدم صمامات فحص التأرجح بشكل شائع في التطبيقات التي يكون فيها معدل التدفق منخفضًا نسبيًا والنبضات ليست شديدة جدًا. يسمح تصميم القرص المتأرجح للصمام بالفتح والإغلاق بسلاسة استجابة للتغيرات في اتجاه التدفق. ومع ذلك، في التطبيقات ذات النبضات عالية التردد، قد تتعرض صمامات عدم الرجوع المتأرجحة للتآكل المفرط على القرص والمقعد، مما يؤدي إلى فشل مبكر.

من ناحية أخرى، تعد صمامات فحص الرفع أكثر ملاءمة للتطبيقات ذات معدلات التدفق العالية والنبضات عالية التردد. يوفر تصميم قرص الرفع ختمًا أكثر إيجابية ويمكنه تحمل التغيرات السريعة في الضغط ومعدل التدفق. بالإضافة إلى ذلك، من غير المرجح أن تواجه صمامات فحص الرفع مطرقة مائية مقارنة بصمامات فحص التأرجح.

تردد وسعة النبضات

لتردد وسعة النبضات أيضًا تأثير كبير على أداء صمامات الفحص. يمكن أن تتسبب النبضات عالية التردد في فتح الصمام وإغلاقه بشكل متكرر، مما يؤدي إلى زيادة تآكل مكونات الصمام. بالإضافة إلى ذلك، يمكن أن تؤدي النبضات عالية السعة إلى حدوث زيادات في الضغط قد تتسبب في إغلاق الصمام، مما يؤدي إلى حدوث مطرقة مائية وتلف محتمل للنظام.

لتقليل تأثير النبضات على أداء صمامات الفحص، من المهم تحديد صمام مصمم للتعامل مع التردد والسعة المحددة للنبضات في النظام. في بعض الحالات، قد يكون من الضروري تركيب مخمدات نبض إضافية أو مانعات زيادة التيار لتقليل شدة النبضات.

ضغط النظام

يعد ضغط النظام عاملاً مهمًا آخر يجب مراعاته عند تقييم أداء صمامات الفحص في نظام التدفق النابض. يجب أن يكون الصمام قادرًا على تحمل أقصى ضغط في النظام دون حدوث تسرب أو فشل. بالإضافة إلى ذلك، يجب أن يكون الصمام قادرًا على الفتح والإغلاق بشكل صحيح عند ضغط تشغيل النظام.

في التطبيقات ذات ضغوط النظام العالية، من المهم تحديد صمام فحص مصمم لتطبيقات الضغط العالي. تحتوي هذه الصمامات عادةً على جدران أكثر سمكًا ومكونات أقوى لتحمل الضغوط الأعلى. بالإضافة إلى ذلك، قد تكون صمامات فحص الضغط العالي مجهزة بمواد مانعة للتسرب خاصة لضمان الختم الموثوق.

مجموعتنا من صمامات عدم الرجوع لأنظمة التدفق النابض

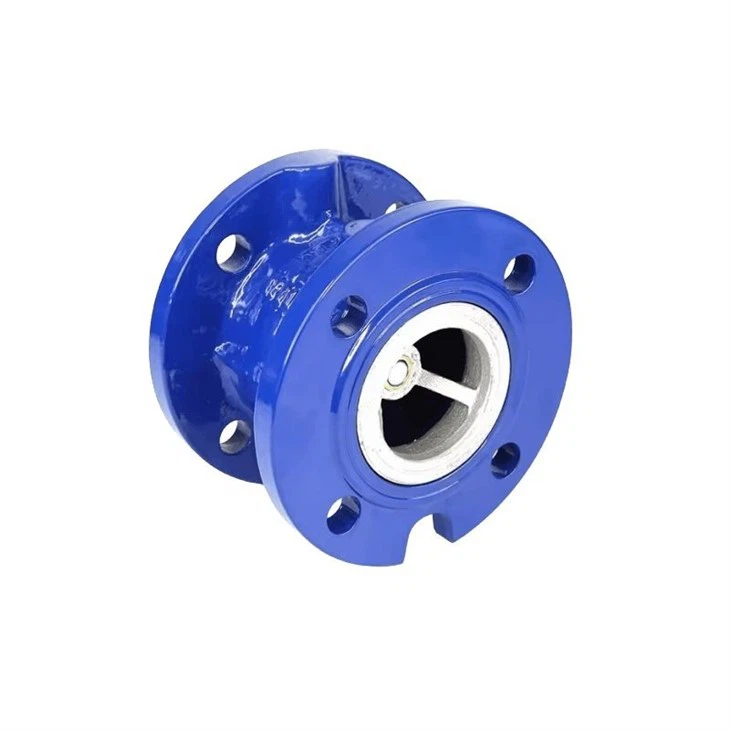

باعتبارنا موردًا رائدًا لصمامات عدم الرجوع، فإننا نقدم مجموعة واسعة من صمامات عدم الرجوع المصممة لتحقيق الأداء الأمثل في أنظمة التدفق النابض. ملكناشفة نهاية صمام الاختيار الصامتيعد خيارًا شائعًا للتطبيقات التي يمثل فيها تقليل الضوضاء مصدر قلق. يتميز الصمام بتصميم فريد يقلل من الضوضاء والاهتزاز المرتبط بتشغيل الصمام، مما يجعله مثاليًا للاستخدام في التطبيقات السكنية والتجارية والصناعية.

ملكناصمام كاتم الصوتيعد خيارًا ممتازًا آخر لأنظمة التدفق النابض. تم تصميم الصمام لتقليل الضوضاء والمطرقة المائية الناتجة عن الفتح والإغلاق السريع للصمام. يتميز صمام فحص كاتم الصوت بآلية تخميد خاصة تمتص الطاقة الناتجة عن ارتفاع الضغط، مما يمنعها من التسبب في تلف النظام.

للتطبيقات ذات نبضات الضغط العالي، لديناPn16 صمام فحص أرجوحة وسادة الهواء من الحديد الزهرهو اختيار موثوق. تم تصميم الصمام للتعامل مع الضغوط العالية والنبضات عالية التردد دون تسرب أو فشل. يوفر تصميم وسادة الهواء عملية سلسة وهادئة، مما يقلل من تآكل مكونات الصمام.

تواصَل معنا لتلبية احتياجاتك من صمامات الفحص

إذا كنت تبحث عن صمامات فحص عالية الجودة لنظام التدفق النابض لديك، فلا تبحث أكثر. باعتبارنا موردًا موثوقًا لصمامات عدم الرجوع، لدينا الخبرة والخبرة لمساعدتك في اختيار الصمام المناسب لتطبيقك. يمكن لفريقنا من الخبراء الفنيين تزويدك بمعلومات مفصلة حول منتجاتنا ومساعدتك في اختيار الصمام الذي يلبي احتياجاتك على أفضل وجه.

سواء كنت شركة صغيرة أو منشأة صناعية كبيرة، يمكننا أن نوفر لك صمامات الفحص التي تحتاجها بسعر تنافسي. اتصل بنا اليوم لمعرفة المزيد عن منتجاتنا وخدماتنا ولمناقشة متطلبات صمام الفحص الخاص بك. ونحن نتطلع إلى العمل معكم.

مراجع

• ميلر، آر دبليو (2003). دليل هندسة قياس التدفق. ماكجرو هيل.
• شركة كرين (1988). تدفق السوائل من خلال الصمامات والتجهيزات والأنابيب. الورقة الفنية رقم 410.
• كاراسيك، آي جيه، ميسينا، جي بي، كوبر، بي تي، وهيلد، سي سي (2008). كتيب المضخة. ماكجرو هيل.
